عملية تكنولوجية

بعد المعالجة عن طريق الفصل والطحن إلى الجزء المطلوب حتى 50 مم ، يتم نقل النفايات الواردة من خلال الناقل إلى خزان غرفة التفاعل. ومنه تمتليء غرفة التفاعل بالجاذبية.

يتم تسخين حجرة التفاعل بواسطة مواقد الغاز عند درجة حرارة تشغيل تبلغ حوالي 450 درجة مئوية . وبمجرد ملء الغرفة بالنفايات ، يتبخر منها كل الرطوبة وعند درجة حرارة 200 درجة مئوية تبدأ عملية التمعدن والتغويز (التحول إلى غاز) والاستفادة. تتراوح درجات الحرارة من 500 إلى 550 درجة مئوية حسب نوع النفايات التي يتم معالجتها.

عملية التمعدن تؤدي إلى تجفيف المادة وتحللها اللاحق. يتم التحويل الغازي للكربون إلى CO₂ أو المركبات العضوية الأخرى , والتي يتم فصلها في المحفزات إلى CO₂ و H₂O. يتم استهلاك الكربون بالكامل لأن التفاعلات الحاصلة تقصر سلسلة الهيدروكربونات الغازية ةالتي هي بشكل تحفيزي تتحلل ل CO₂ و H₂O ومادة خاملة (حسب مايوجد في المواد العضوية).

لا يتم أكسدة المكونات المعدنية والزجاجية الموجودة في النفايات في عملية التمعدن. هذا بسبب انخفاض درجة الحرارة واهمال وجود 3 ٪ من الأكسجين. بعد استخدام هذه التكنولوجيا يخرجون دون تغيير. يمكننا القول أن العملية التي تجري في غرفة التفاعل هي لاهوائية.

التمعدن التحفيزي هو العملية التي يتكون فيها المعدن من المواد العضوية.

يتناقص حجم النفايات المدخلة بنسبة 80 إلى 99 بالمائة اعتمادًا على تكوينها.

النفايات المعالجة / المعاد تدويرها / تخرج من غرفة التفاعل على شكل مسحوق معدني ناعم. من الخزان ، الموجود في قسمه الأسفل ، وبواسطة الناقل يتم النقل إلى حاوية التجميع.

هذا تنتهي عملية التمعدن وتبدأ عملية التنقية التقنية للغازات. يتم ضبط درجة الحرارة والتي تخفّض إلى 400 درجة مئوية من أجل عدم إتلاف المحفزات. بعد التفاعل ينقل الغازعلى مرشّحات ذات درجة حرارة عالية , والتي من خلالها يتدفق ويتم تنقيته من كل الشوائب والمعادن حتى لاتؤدي إلى تلف المحفزات.

بعد ذلك ، يتم نقله إلى محفز قاذف حيث يتم أكسدته بالهواء ، وبالتالي ترتفع درجة حرارته إلى 600 درجة مئوية. في المفاعل يحدث تفاعل يغير حجم الجسيمات ويحول CO إلى H2O و CO2. من المفاعل ، يتم نقل 5 ٪ من الغاز الساخن مرة أخرى إلى غرفة التفاعل ، حيث تسخن ولم يعد لاحقا حاجة إلى تسخينها بواسطة موقد غاز. يذهب ال95٪ المتبقي من الغاز الساخن إلى مبادل حراري يعمل على مبدأ التبادل (الهواء - الهواء ، الهواء - الماء ، الهواء - الزيت). في المبادل الحراري تنقص درجة الحرارة من 600 درجة مئوية إلى 220 درجة مئوية. من المبادل الحراري قد يذهب الهواء أو البخار إلى مولد التوربينات الذي ينتج الطاقة الكهربائية وفقا للقوة أو الذهاب إلى مفاعل حفاز DeNOx مما يختزل NO_X الى NO₂.

المحفزات تعمل في درجة الحرارة المثلى. الغاز يتحلل وتتشكل في المحفزات مركبات الغاز المتحللة CO و CO₂ ومركبات النيتروجين NO_x. تتحلل مركبات الكلور من الغاز ، والتي يتم لاحقا معالجتها أو قلونتها (التقاط المواد على أساس الوسط) الى المواد الماصة وتشكيل CO₂. غاز التفاعل يتم لاحقا تنقيته في مؤكسد عكسي. مستوى التنقية هو 99.9 ٪.

في وقت لاحق، يتم نقل الغاز إلى مبادل حراري حيث تنخفض درجة حرارته من 220 درجة مئوية إلى 35 درجة مئوية، ومن هناك يتم نقله إلى المدخنة، حيث وعلى شكل بخار الماء - CO2 و H2O - يتم تصريفه إلى الغلاف الجوي. في حالة أننا التقطنا الماء H2O ، الذي يبلغ حجمه 600 لتر / طن من النفايات ، يتم فقط إطلاق ثاني أكسيد الكربون في الغلاف الجوي .

مخطط

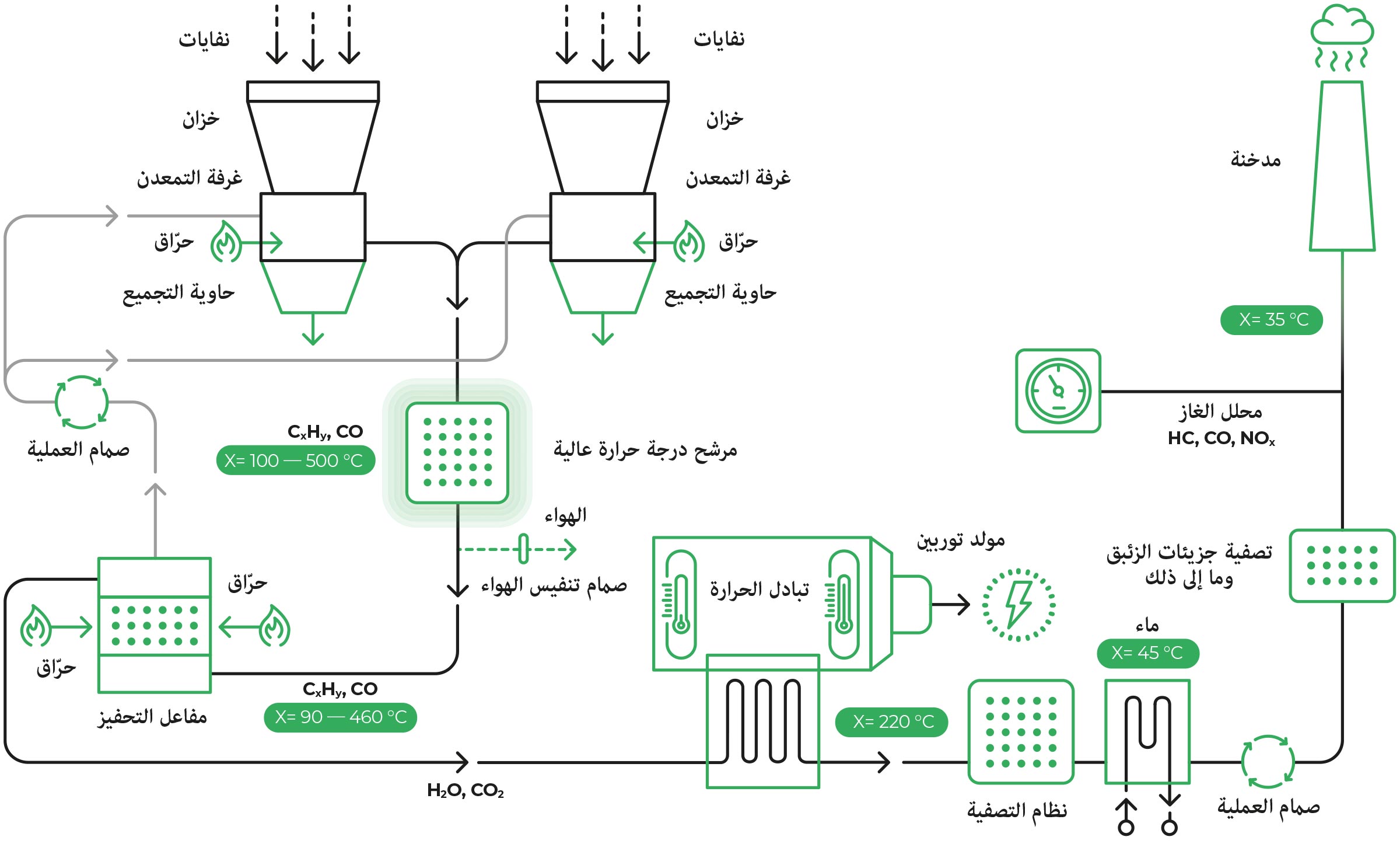

مخطط أساسي لتجهيزاات التخلص من النفايات البلدية.
